Выпускаемая продукция / Фторопластовые рукава

Рукава типового исполнения


Соединение по сфере Соединение по конусу
Штуцер с наружной резьбой Под приварку




Рукава не типового исполнения



Назначение:


Фторопластовые рукава предназначены для использования в качестве гибких трубопроводов различных систем агрегатов, к которым предъявляются повышенные технические требования эксплуатации – исключительная химическая (коррозионная) стойкость к рабочим средам (включая особо агрессивные вещества такие, как концентрированные кислоты и щелочи  топлива и смазки) при одновременной работе в условиях высокого давления, температур и вибраций. Изначально разработанные для использования в жесточайших  условиях работы летательных аппаратов (самолетов, вертолетов и ракетных аппаратах), данные рукава становятся все более востребованными, когда требуется увеличить ресурс систем в качестве замены аналогичным рукавам из резины и нержавеющей стали (химическая отрасль, нефтехимия, газовые турбины, компрессорные станции, строительство и др.)

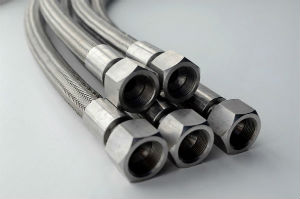

Конструкция:

  • внутренняя трубка изготовлена из фторопласта (тефлона, PTFE), может быть гладкой или гофрированной;
  • внешняя  проволочная оплетка из нержавеющей стали (в один, два или три слоя);
  • концевая арматура для крепления рукава к ответным деталям.

Типовые применения фторопластовых рукавов:


ГАЗОВАЯ промышленность

ХИМИЯ и НЕФТЕХИМИЯ

СТРОИТЕЛЬСТВО

комплектующие для газотурбинных двигателей

и газоперекачивающих агрегатов

перекачка агрессивных жидкостей и газов; подача пара для прессов, в литьевых машинах

перекачка

особо вязких, жидкостей (битум и др.)


Основные параметры и технические характеристики – фторопластовые рукава:


Трубка

Диаметр

Длина

Давление

Температура

Гладкая или гофрированная

от 4 мм

до 50 мм

от 150 мм

до 20 метров

280 атм, в спец исполнении 440 атм

от -70°С

до +230°С



Преимущества фторопластовых рукавов нашего производства:


Рукава проходят 100% контроль герметичности на специальных гидравлических стендах на избыточное давление (1,25 – 1,5 рабочего),

имеют ТРЁХКРАТНЫЙ запас прочности на разрыв, периодические испытания – на регулярной основе.

Производство имеет сертифицированную ISO 9001-2011 систему менеджмента качества (СМК).



В производстве используются только высококачественные материалы – фторопласт Ф4Д марки Ш для внутренней трубки (ГОСТ 14906), нержавеющая сталь (12Х18Н10Т и др., в т.ч. AISI 304, 304L, 316, 316L, 321) для внешней оплетки и фитингов (концевой арматуры).

С каждой партией предоставляется заводской паспорт качества с отметкой ОТК о прохождении всех необходимых испытаний и проверок, а также (по запросу) необходимая разрешительная документация.




Также возможно изготовление рукавов с арматурой по чертежам заказчика, а также разработка рукавов по ТЗ клиента.
